音视频开发（3）FFmpeg转封装

2016-12-18

一、MP4格式

1.1 简介

MP4是跨平台最好且最常见的格式。MP4格式标准为ISO-14496 Part 12和Part 14。

MP4文件由许多个Box与FullBox组成。每个Box由Header（包含整个box的长度和类型）和Data两部分组成。当一个Box中Data是一系列的子Box时，这个Box又可以称为Container（容器）。

容器会嵌套容器，主要的一级容器包括ftyp、moov和mdat容器等，在互联网点播中moov存放在mdat前mp4文件可以快速打开。

一级容器	二级容器	必选	描述
ftyp		√	文件类型
free			空闲区域
moov		√	音视频数据meta信息
	mvhd	√	Movie Header Atom，存放未压缩过的影片信息
	trak	√	流的trak（可能有多个）

1.2 分析工具

FFmpeg
ElecardStreamEye
mp4box，是GPAC项目中的一个组件，可对媒体文件进行合成、拆解等操作。
mp4info，MP4可视化分析工具

1.3 moov容器

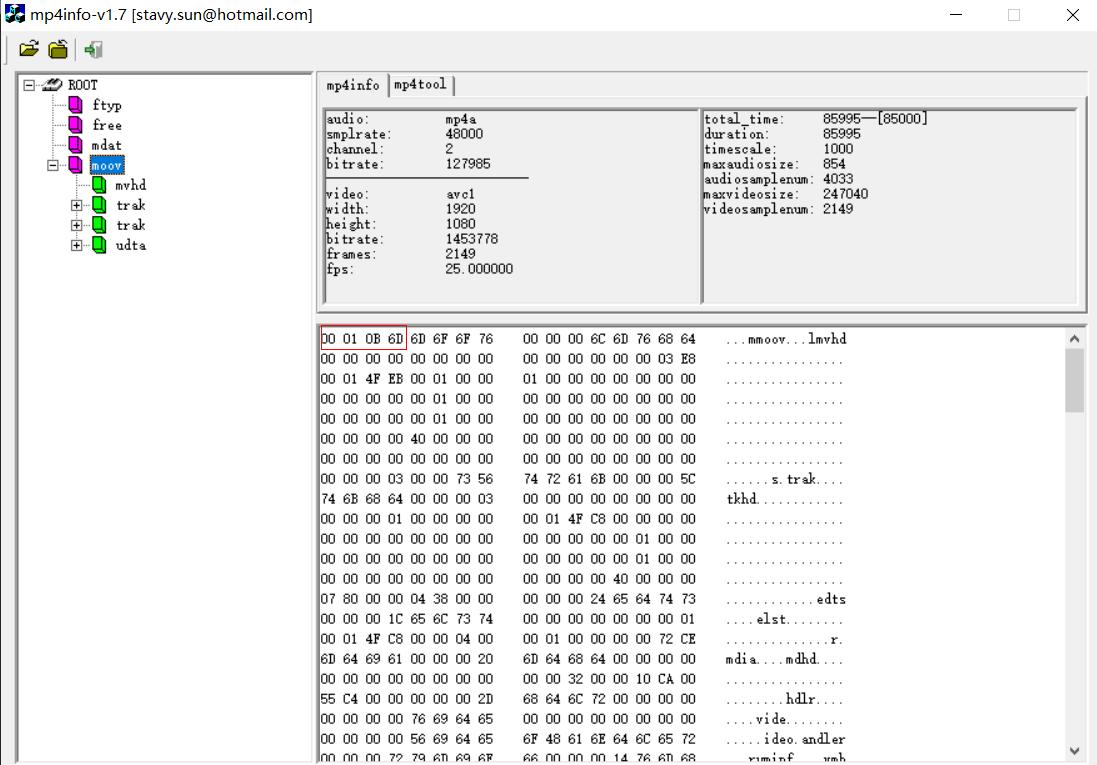

使用mp4info打开mp4文件后，moov数据如上图所示。

数据解析过程如下：

moov容器有4个字节的尺寸和4个字节的类型，图中可以看到，该容器包含0x00010B6D（68461）字节，类型为0x6D6F6F76（moov）。
继续向下解析，子容器有8个字节的header，包含0x0000006C（108）字节，类型为0x6D766864（mvhd）。后续跟着（108-8）个字节的内容。
继续向下解析，子容器有8个字节的header，包含0x00007356（29526）字节，类型为0x7472616B（trak）。
继续向下解析，子容器有8个字节的header，包含0x00009741（38721）字节，类型为0x7472616B（trak）。
继续向下解析，子容器有8个字节的header，包含0x00000062（98）字节，类型为0x75647461（udta）。
通过分析，udta+视频trak+音频trak+mvhd+moov头信息，得出来的总大小刚好为68461字节，与前面得出来的moov的大小相等。moov读取完毕。

mvhd子容器

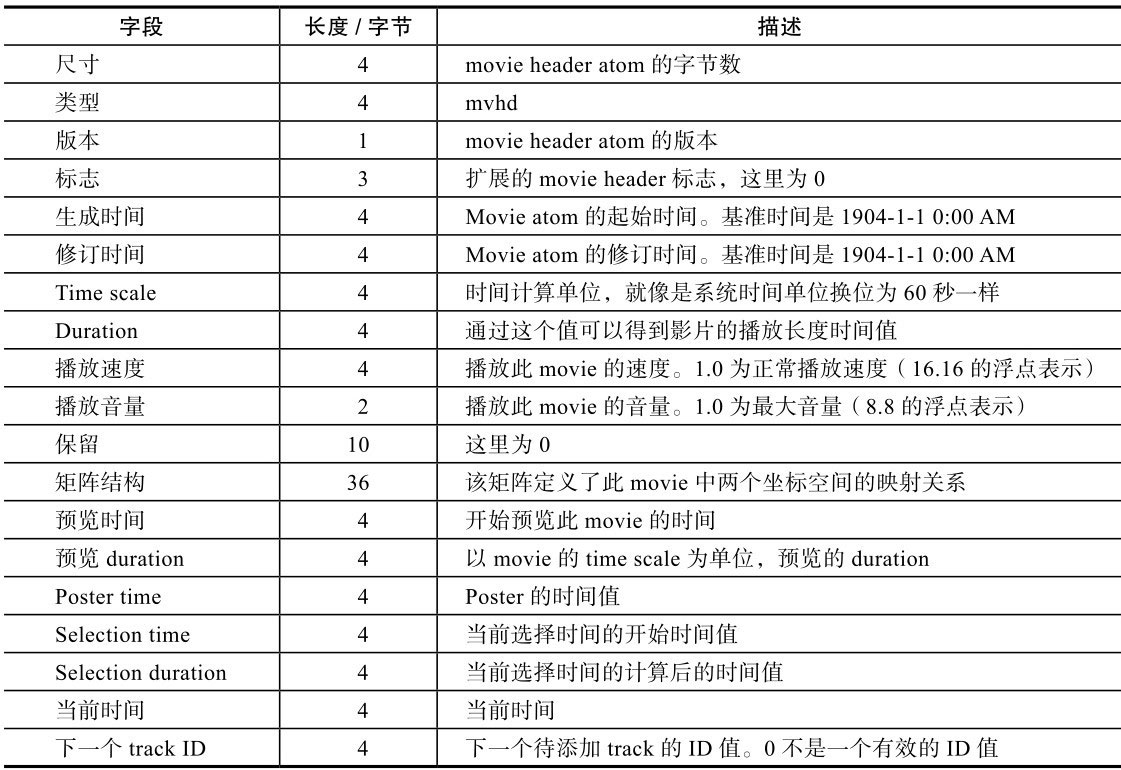

mvhd的108字节，包含的参数如下表所示，主要有影片时长、播放速度和音量等参数。

实例数据如下：

其中 0x000003E8为时间单位1000，0x00014FEB为影片长度85.995s。

00 00 00 6C 6D 76 68 64    00 00 00 00 00 00 00 00
00 00 00 00 00 00 03 E8    00 01 4F EB 00 01 00 00
01 00 00 00 00 00 00 00    00 00 00 00 00 01 00 00
00 00 00 00 00 00 00 00    00 00 00 00 00 01 00 00
00 00 00 00 00 00 00 00    00 00 00 00 40 00 00 00
00 00 00 00 00 00 00 00    00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00    00 00 00 00

1.4 trak容器

三级容器	四级容器	五级容器	六级容器	必选	描述
tkhd				√	流信息的trak头
edts					edit list容器
	elst				edit list元素信息
mdia				√	trak里的media信息
	mdhd			√	media信息头
	hdlr			√	media信息的句柄
	minf			√	media信息容器
		vmhd			视频media头（存在与视频的trak）
		smhd			音频media头（存在与音频的trak）
		dinf		√	数据信息容器
			dref	√	数据参考容器
		stbl		√	采样表容器
			stsd	√	采样描述
			stts	√	decoding采样时间
			stsc	√	chunk采样，数据片段信息
			stco	√	chunk偏移信息，数据偏移信息
			stss		同步采样表
			ctts		composition采样时间
			stsz		采样大小

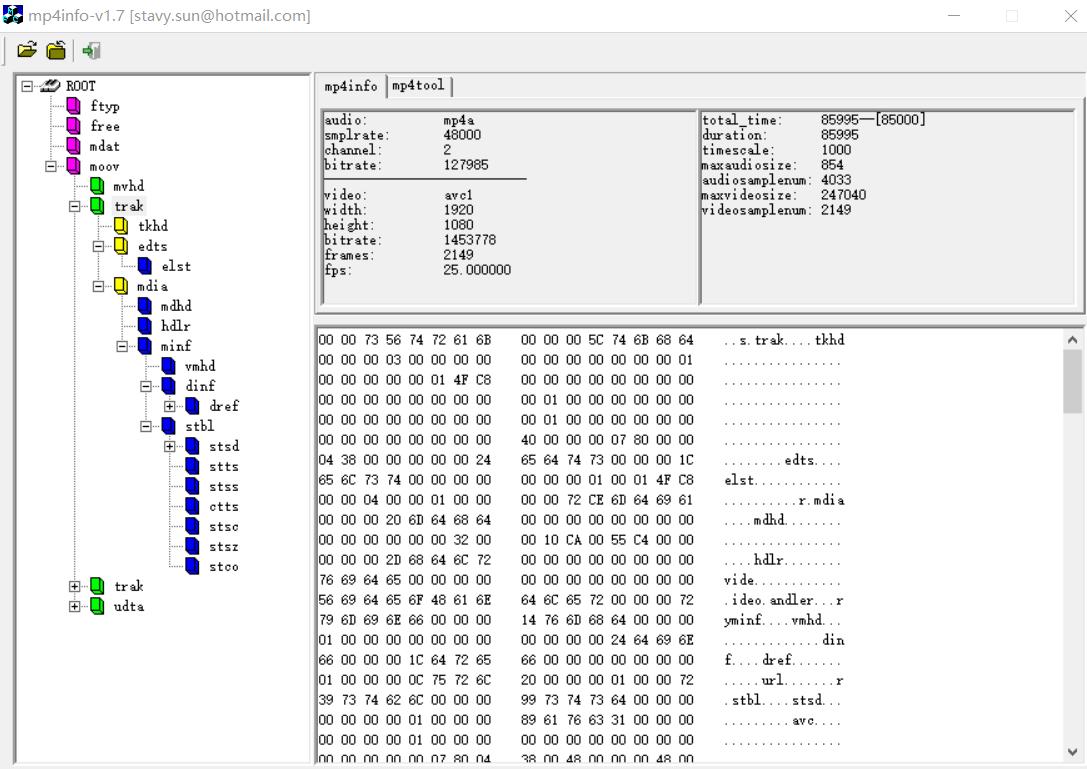

数据解析过程如下：

trak容器有4个字节的尺寸和4个字节的类型，图中可以看到，有0x00007356（29526）字节，类型为0x7472616B（trak）。
继续向下解析，子容器有8个字节的header，包含0x0000005C（92）字节，类型为0x746B6864（tkhd）。
继续向下解析，子容器有8个字节的header，包含0x00000024（36）字节，类型为0x65647473（edts）。
继续向下解析，子容器有8个字节的header，包含0x000072CE（29390）字节，类型为0x6D646961（mdia）。
通过分析，trak头+tkhd+edts+mdia头信息，得出大小加起来刚好为29526字节，这个视频流的trak读取完毕。
同理读取音频流的trak。

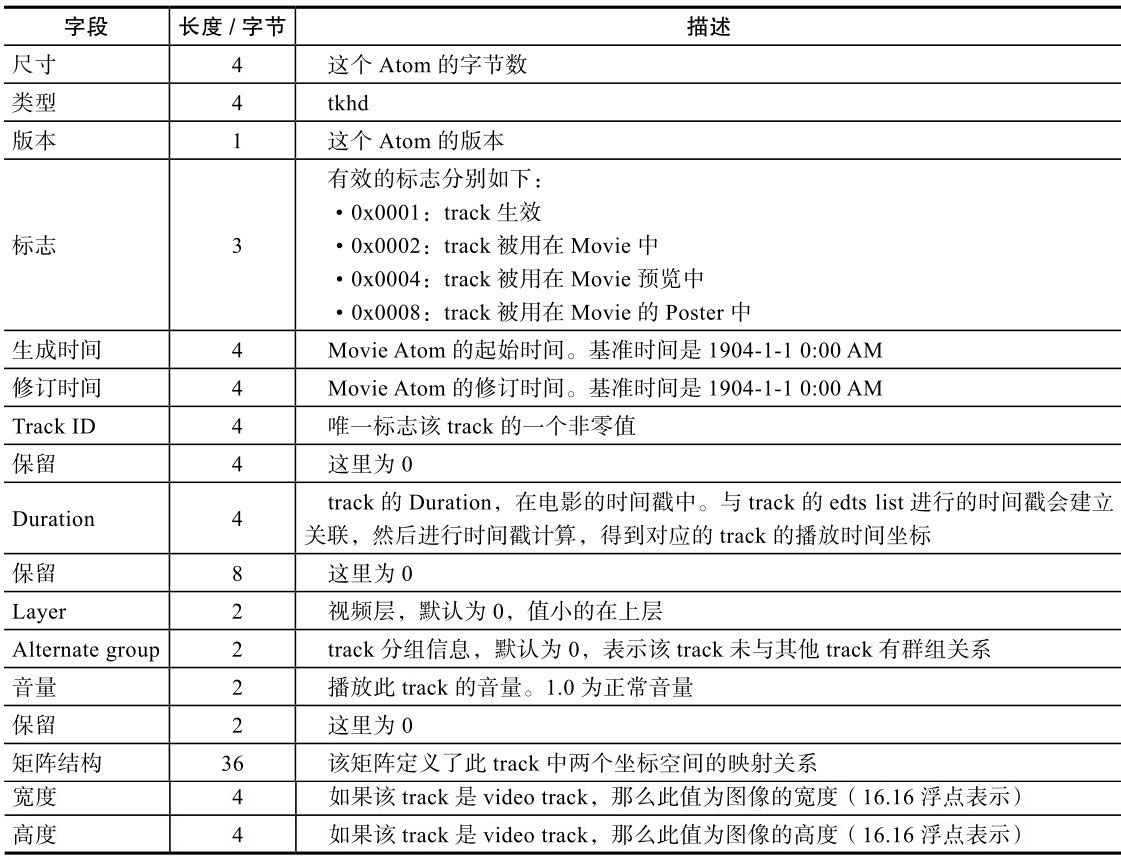

tkhd子容器

实例数据如下：

其中0x07800000为1920.00，0x04380000为1080.00，为16.16浮点表示。视频的Track ID为0x00000001，音频的Track ID为0x00000002。

00 00 00 5C 74 6B 68 64    00 00 00 03 00 00 00 00
00 00 00 00 00 00 00 01    00 00 00 00 00 01 4F C8
00 00 00 00 00 00 00 00    00 00 00 00 00 00 00 00
00 01 00 00 00 00 00 00    00 00 00 00 00 00 00 00
00 01 00 00 00 00 00 00    00 00 00 00 00 00 00 00
40 00 00 00 07 80 00 00    04 38 00 00

mdia子容器

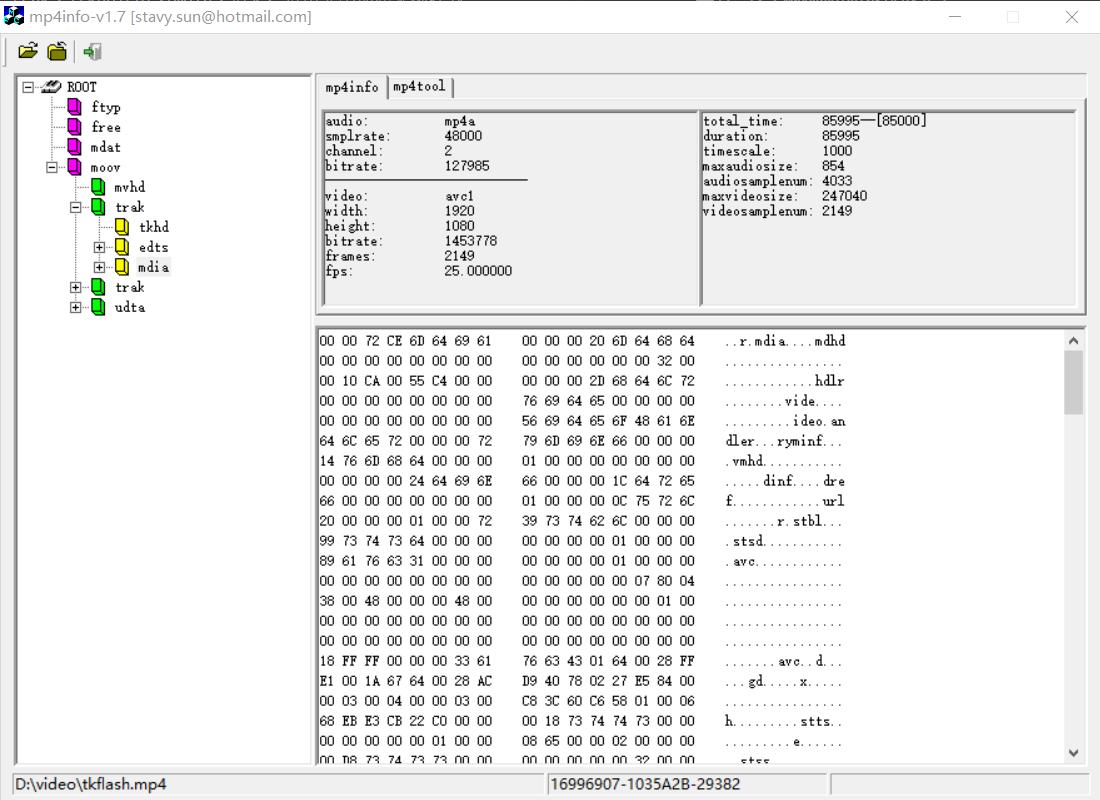

数据解析过程如下：

mdia容器的大小为0x000072CE（29390）字节，类型为mdia。
mdia容器下面包含了三大子容器，分别为mdhd、hdlr和minf。
继续往下解析，mdhd的大小为0x00000020（32）字节
继续往下解析，hdlr大小为0x0000002D（45）字节。
minf大小为0x00007279（29305）字节。
mdia头信息+mdhd+hdlr+minf容器大小刚好为29390字节。至此mdia容器解析完毕。

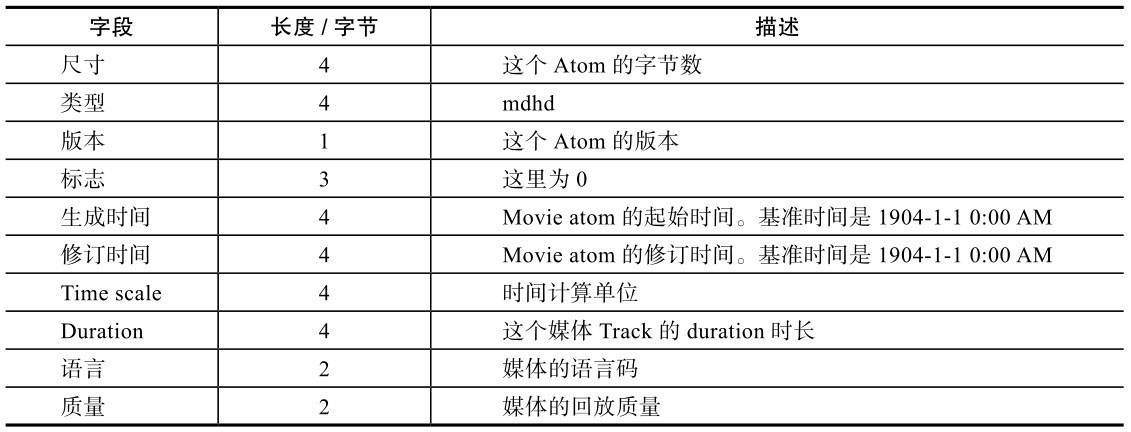

mdhd子容器

实例数据如下：

其中视频时间计算单位0x00003200为12800。时长0x0010CA00为1100288即85.96s。语言编码为为0x55C4（参考标准ISO 639-2/T）。

音频时间计算单位0x0000BB80为48000。时长0x003EFBF0为4127728即85.99s。

#视频的mdhd
00 00 00 20 6D 64 68 64    00 00 00 00 00 00 00 00
00 00 00 00 00 00 32 00    00 10 CA 00 55 C4 00 00

#音频的mdhd
00 00 00 20 6D 64 68 64    00 00 00 00 00 00 00 00
00 00 00 00 00 00 BB 80    00 3E FB F0 55 C4 00 00

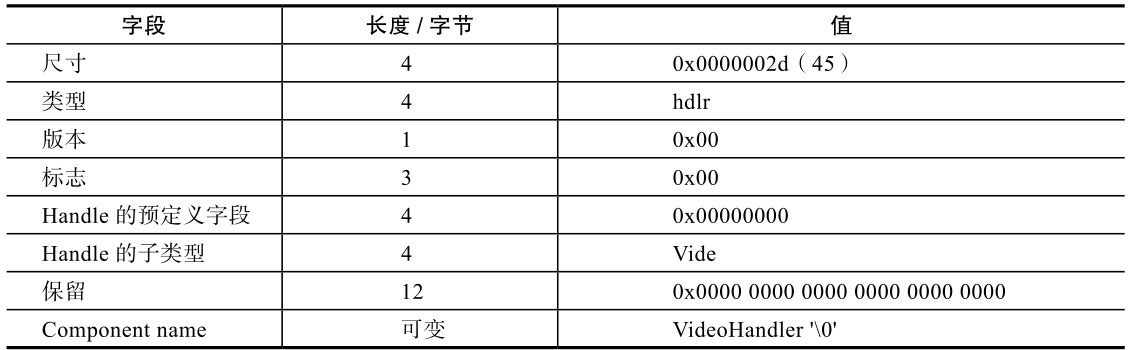

hdlr子容器

实例数据如下：

1
2
3

00 00 00 2D 68 64 6C 72    00 00 00 00 00 00 00 00
76 69 64 65 00 00 00 00    00 00 00 00 00 00 00 00
56 69 64 65 6F 48 61 6E    64 6C 65 72 00

minf子容器

minf容器中包含了很多重要的子容器，例如音视频采样等信息相关的容器，minf容器中的信息将作为音视频数据的映射存在，其内容信息具体如下：

视频信息头（vmhd）：Video Media Information Header
音频信息头（smhd）：Sound Media Information Header
数据信息（dinf）：Data Information
采样表（stbl）：Sample Table

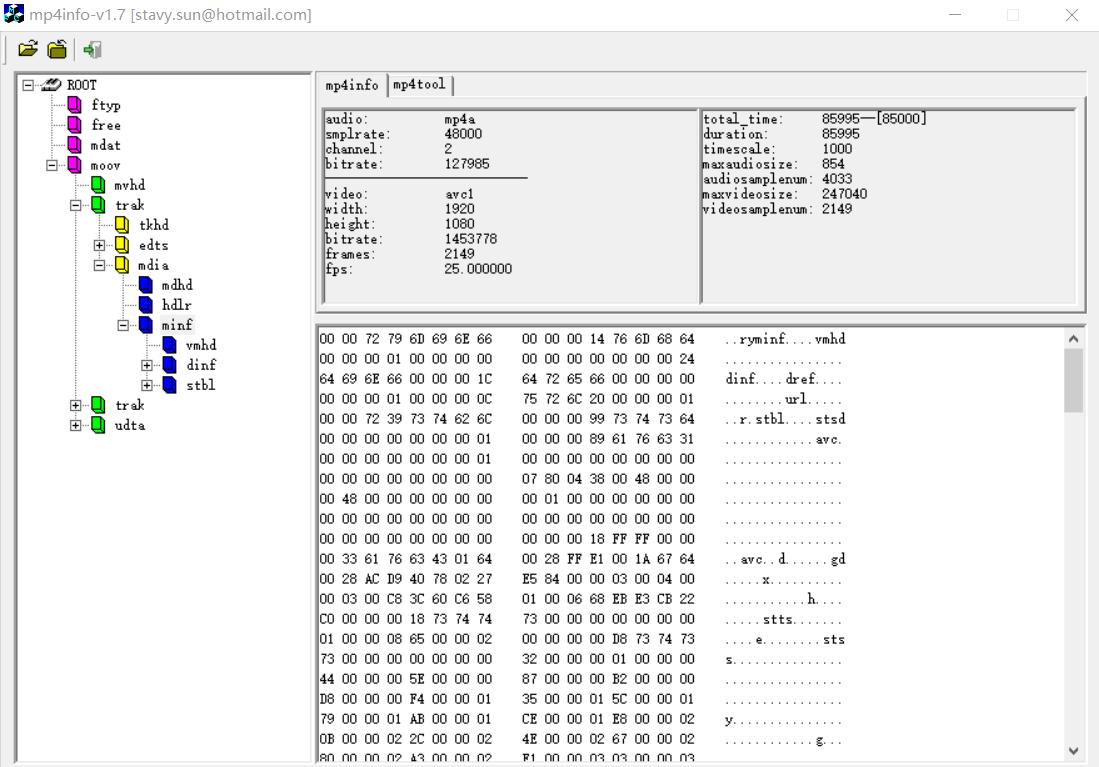

数据解析过程如下：

minf容器的大小为0x00007279（29305）字节，类型为minf。
minf容器下面包含了三大子容器，分别为vmhd（或smhd）、dinf和stbl。
继续往下解析，vmhd的大小为0x00000014（20）字节
继续往下解析，dinf大小为0x00000024（36）字节。
stbl大小为0x00007279（29241）字节。
minf头信息+vmhd+dinf+stbl容器大小刚好为29305字节。至此minf容器解析完毕。

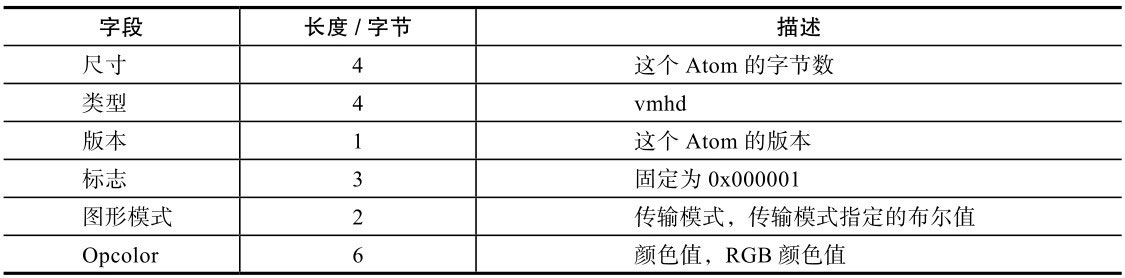

vmhd子容器

实例数据如下：

1 2	00 00 00 14 76 6D 68 64 00 00 00 01 00 00 00 00 00 00 00 00

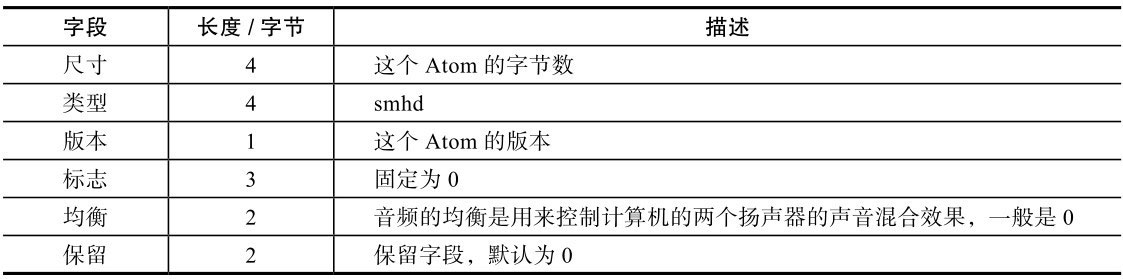

smhd子容器

实例数据如下：

1	00 00 00 10 73 6D 68 64 00 00 00 00 00 00 00 00

dinf子容器

实例数据如下，包含dref类型的子容器。

1
2
3

00 00 00 24 64 69 6E 66    00 00 00 1C 64 72 65 66
00 00 00 00 00 00 00 01    00 00 00 0C 75 72 6C 20
00 00 00 01

stbl子容器

又称为采样参数列表的容器（Sample Table Atom），该容器包含转化媒体时间到实际的sample的信息，例如，视频数据是否需要解压缩、解压缩算法是什么等信息。其所包含的子容器具体如下。

采样描述容器：Sample Description Atom（stsd）
采样时间容器：Time To Sample Atom（stts）
采样同步容器：Sync Sample Atom（stss）
Chunk采样容器：Sample To Chunk Atom（stsc）
采样大小容器：Sample Size Atom（stsz）
Chunk偏移容器：Chunk Offset Atom（stco）
Shadow同步容器：Shadow Sync Atom（stsh）

edts子容器

数据解析过程如下：

edts容器的大小为0x00000024（36）字节，类型为edts。
继续往下解析，edts容器下面包含了elst子容器。elst的大小为0x0000001C（28）字节。
edts头信息+elst容器大小刚好为36字节。至此edts容器解析完毕。

实例数据如下，包含elst类型的子容器。

1
2
3

00 00 00 24 65 64 74 73    00 00 00 1C 65 6C 73 74
00 00 00 00 00 00 00 01    00 01 4F D5 00 00 04 00
00 01 00 00

1.5 MP4封装和解封装

MP4在FFmpeg中的解封装

1
2
3

$ ffmpeg -h demuxer=mp4 xxx.mp4
Demuxer mov,mp4,m4a,3gp,3g2,mj2 [QuickTime / MOV]:
Common extensions: mov,mp4,m4a,3gp,3g2,mj2.

MP4的Demuxer与mov,m4a,3gp,3g2,mj2等相同。

MP4在FFmpeg中的封装

封装的主要参数为 movflags。用于控制封装形式。

# moov容器默认在mdat容器后
$ ffmpeg -i input.flv -c copy -f mp4 output.mp4
# 将moov容器移动到mdat容器前，使得在流媒体中可快速打开
$ ffmpeg -i input.flv -c copy -f mp4 -movflags faststart output.mp4
# 生成dash格式的mp4，主要有sidx、moo和mdat这3种容器
$ ffmpeg -i input.flv -c copy -f mp4 -movflags dash output.mp4

如果需要合并多个flv，可使用如下方式：

$ ffmpeg -f concat -i **all.txt** -c copy output.mp4

#all.txt内容如下：
file '/usr/local/video/1.flv'
file '/usr/local/video/2.flv'
file '/usr/local/video/3.flv'
file '/usr/local/video/4.flv'

#也可以在参数中指定
$ ffmpeg -i "concat:1.flv|2.flv" -c copy output.mp4

二、FLV格式

2.1 简介

在网络的直播与点播场景中，FLV也是一种常见的格式，是Adobe发布的一种可以作为直播也可以作为点播的封装格式，其封装格式非常简单，均以FLVTAG的形式存在，并且每一个TAG都是独立存在的。

FLV文件格式分为两部分：一部分为FLV文件头，另一部分为FLV文件内容。

flv可视化分析工具有

FlvParse
FlvAnalyzer

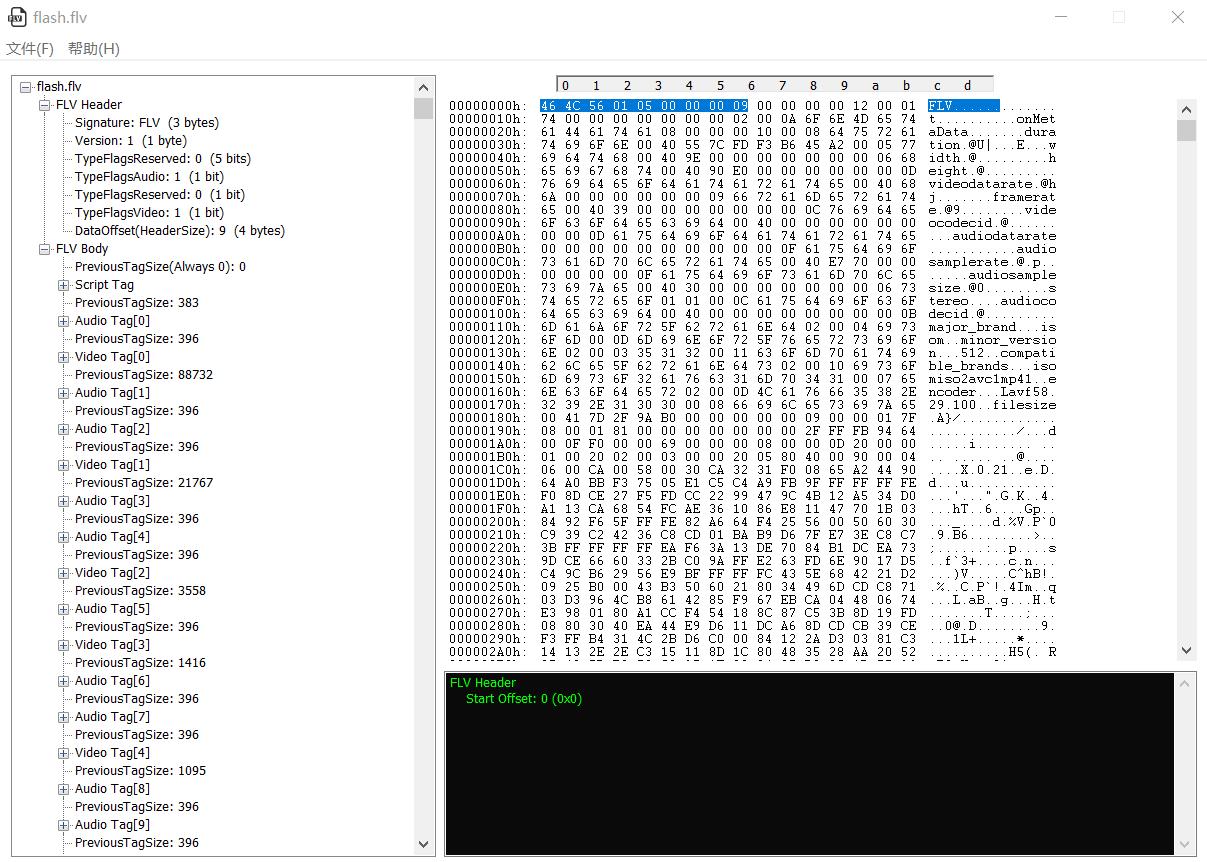

flv_analyzer打开如下所示：

也可使用ffprobe进行分析，命令为

1	$ ffprobe -v trace -i output.flv

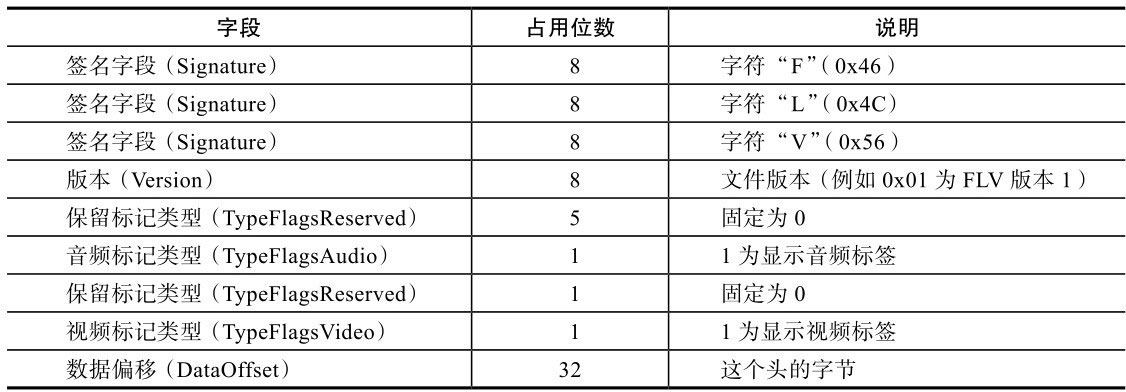

2.2 flv文件头

文件头实例数据如下：

1	46 4c 56 01 05 00 00 00 09

数据解析过程如下：

3字节的标签：F、L和V
1字节的FLV文件版本：0x01
5位的保留标记类型：00000
1位的音频显示标记类型：1
1位的保留标记类型：0
1位的视频显示标记类型：1
4字节的文件头数据偏移：0x00000009
至此，FLV的文件头解析完毕。

2.3 flv文件内容

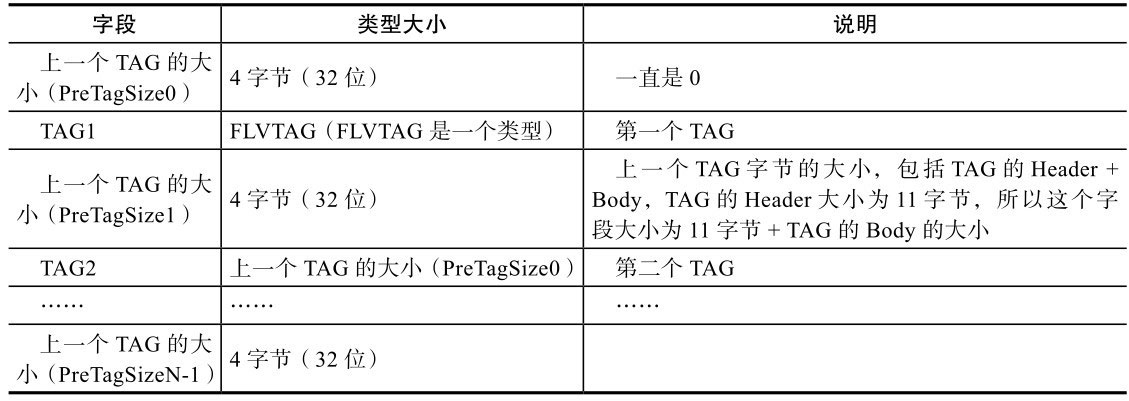

FLV文件内容的格式主要为FLVTAG, FLVTAG分为TAGHeader和TAGBody两部分。FLVTAG前的PreTagSize为上一个tag的大小。

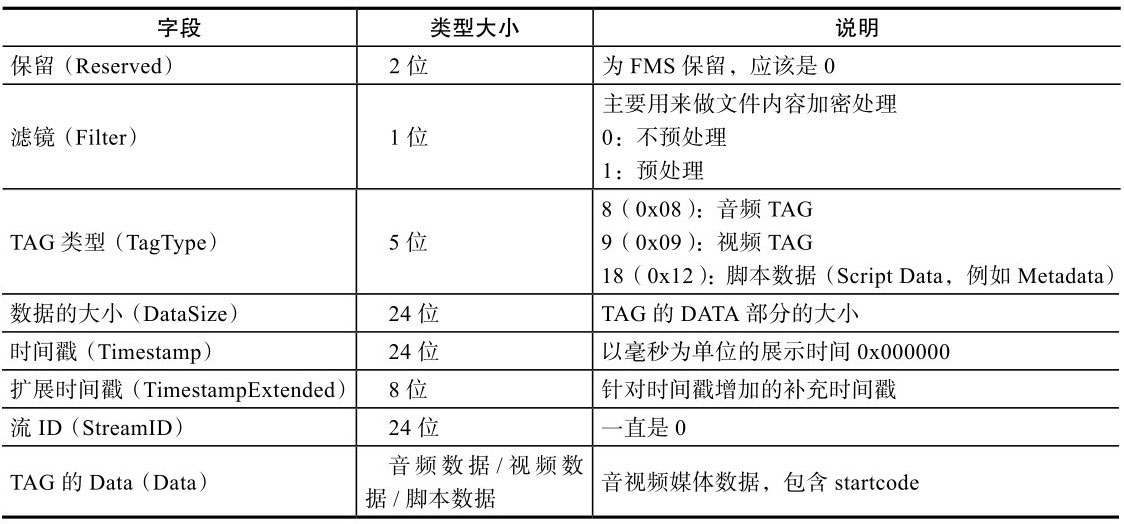

TAGHeader

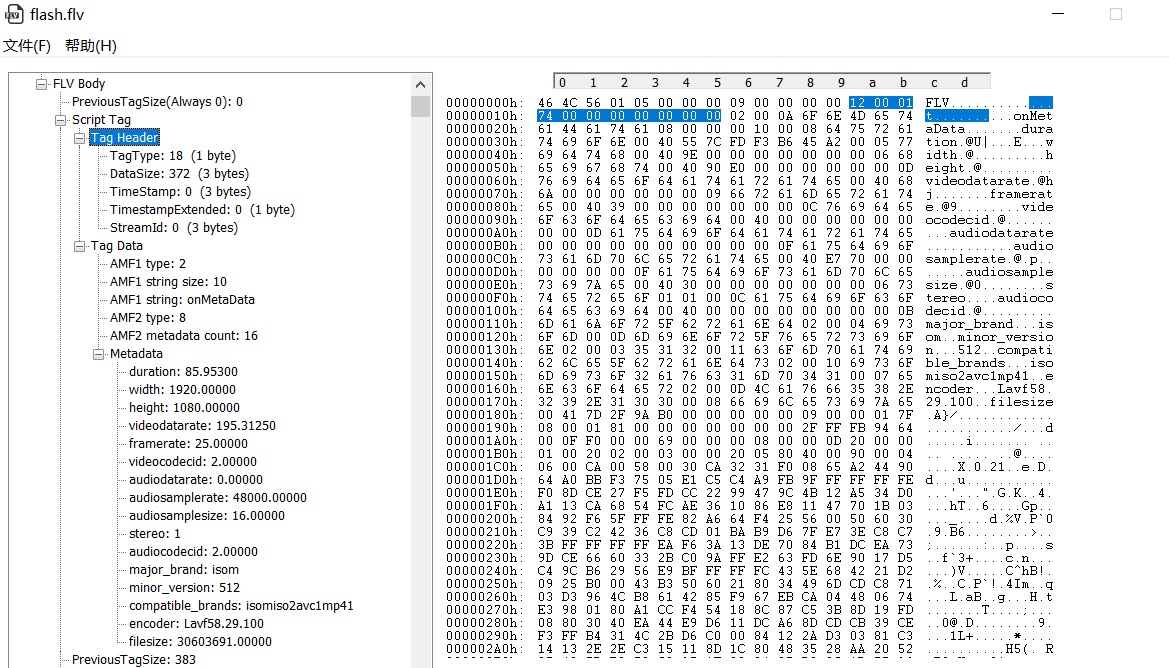

文件头实例数据如下：

解析情况如下：

保留位占用2位，为00
滤镜位占用1位，为0，在处理时，一般默认将保留位与滤镜位设置为0
TAG类型占用5位，为10010，与保留位、滤镜位共用一个字节，常见的为0x08、0x09、0x12，分别代表音频TAG、视频TAG和脚本数据
数据大小占用24位（3字节），最大为0xFFFFFF（16777215）字节。
时间戳大小占用24位（3字节），最大为0xFFFFFF（16777215）毫秒，转换为秒等于16777秒，转换为分钟为279分钟，转换为小时为4.66小时，所以如果使用FLV的格式，采用这个时间戳最大可以存储至4.66小时
扩展时间戳大小占用8位（1字节），最大为0xFF（255），扩展时间戳使得FLV原有的时间戳得到了扩展，不仅仅局限于4.66个小时，还可以存储得更久，1193个小时，以天为单位转换过来大约为49.7天
流ID占用24位（3字节），FLV中一直将其存储为0

TAGBody

TAGBody是TAG的Data数据，即音视频媒体数据。有3类，AudioTag、VideoTag和ScriptData，对应TagType中的0x08、0x09、0x12。
Data的数据大小，等于下一个Tag中的PreTagSize-TAGHeader（11字节）。

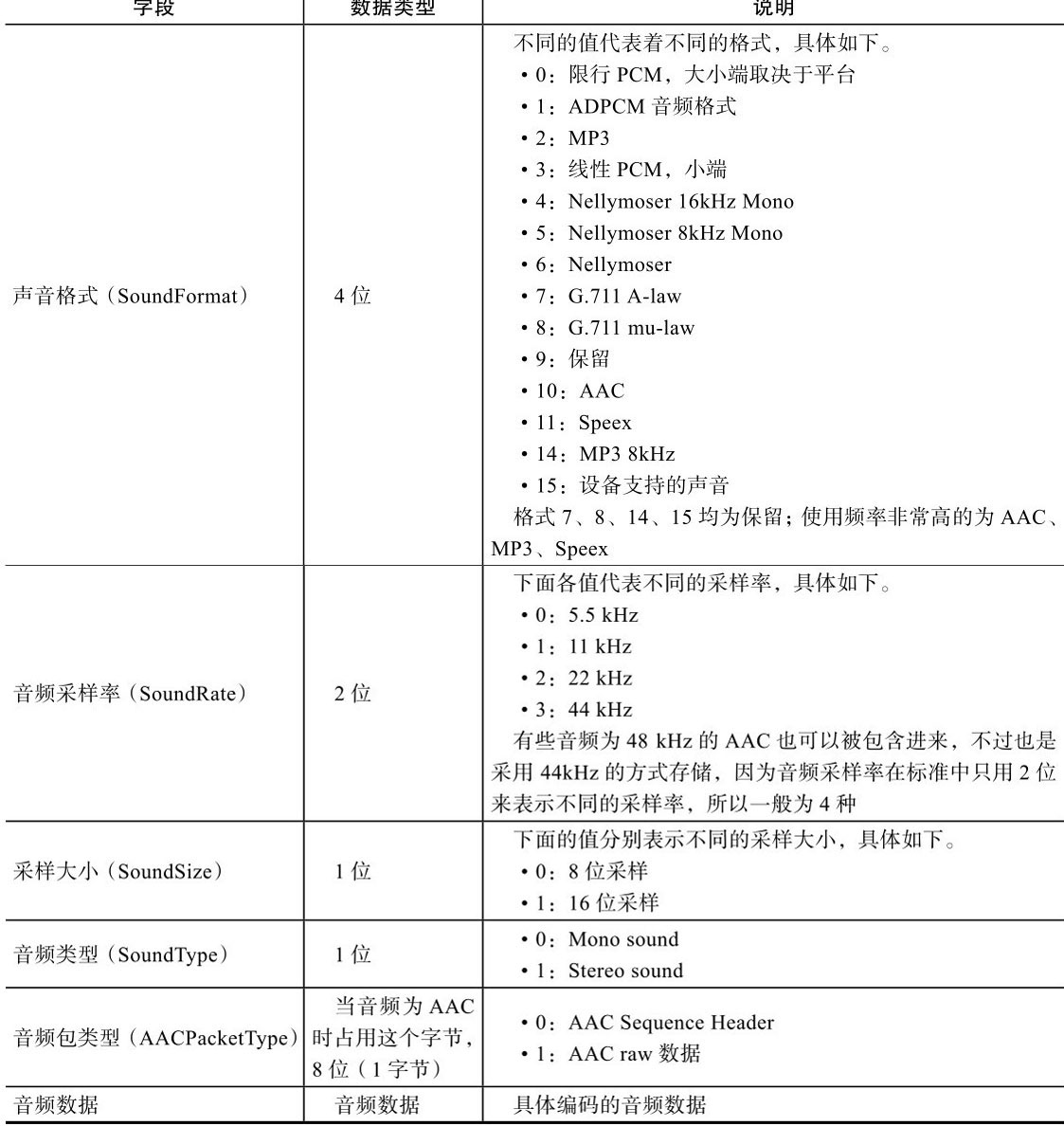

1、AudioTag，有多个

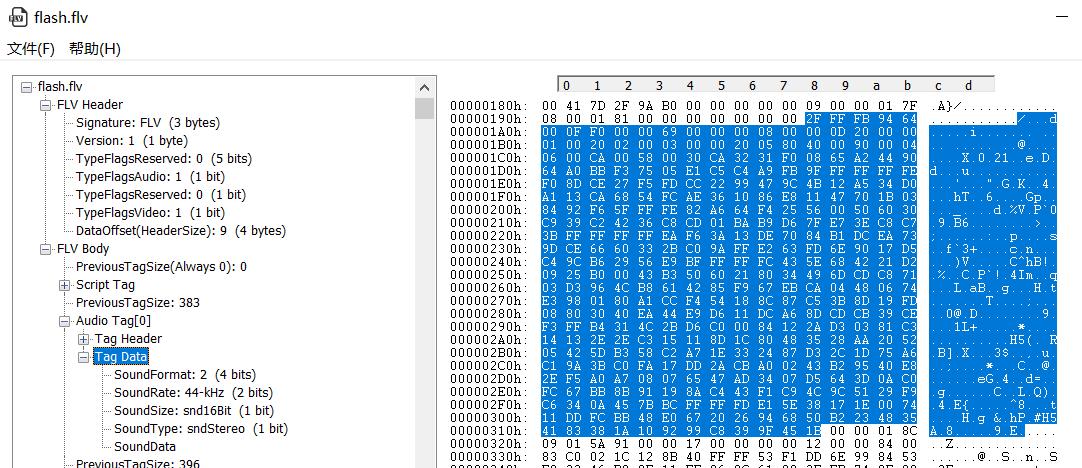

实际数据如下：

解析过程如下：

解析声音格式，0x2代表mp3
解析音频采样率，11代表44kHz
解析采样大小，1代表16位采样
解析音频类型，1代表立体声
剩下的是SoundData数据

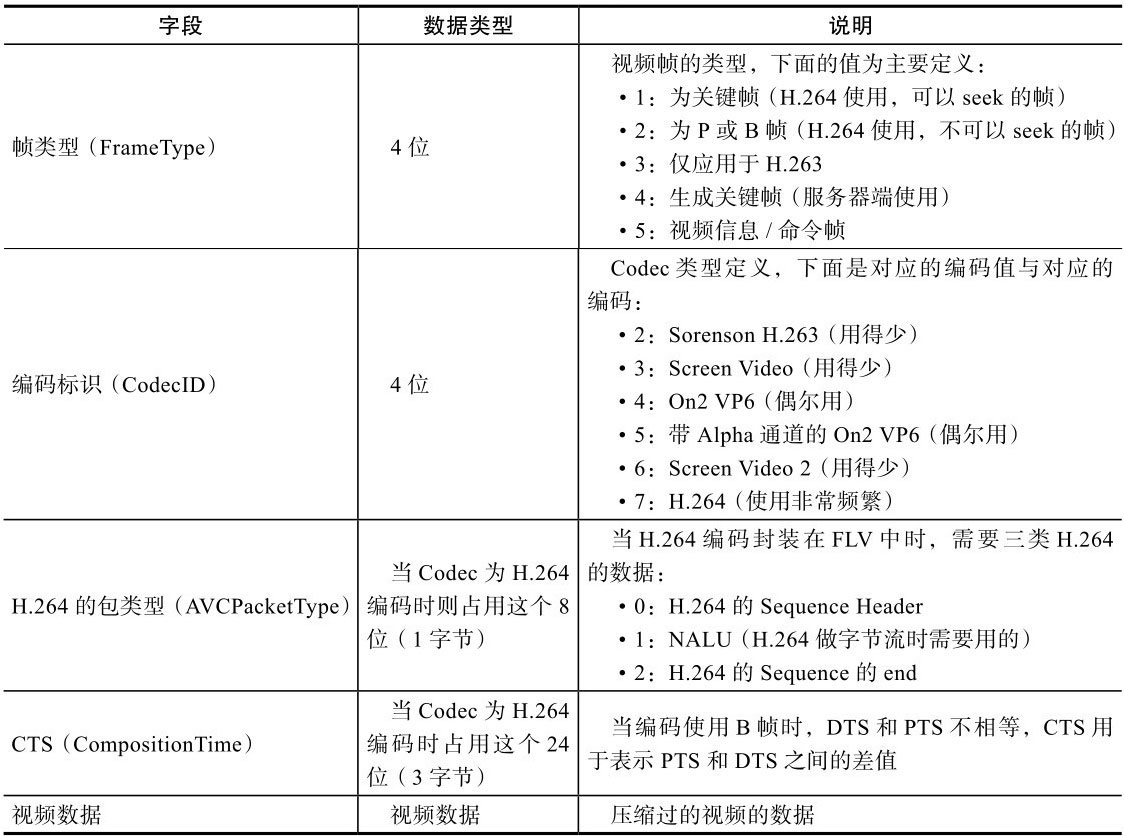

2、VideoTag，有多个

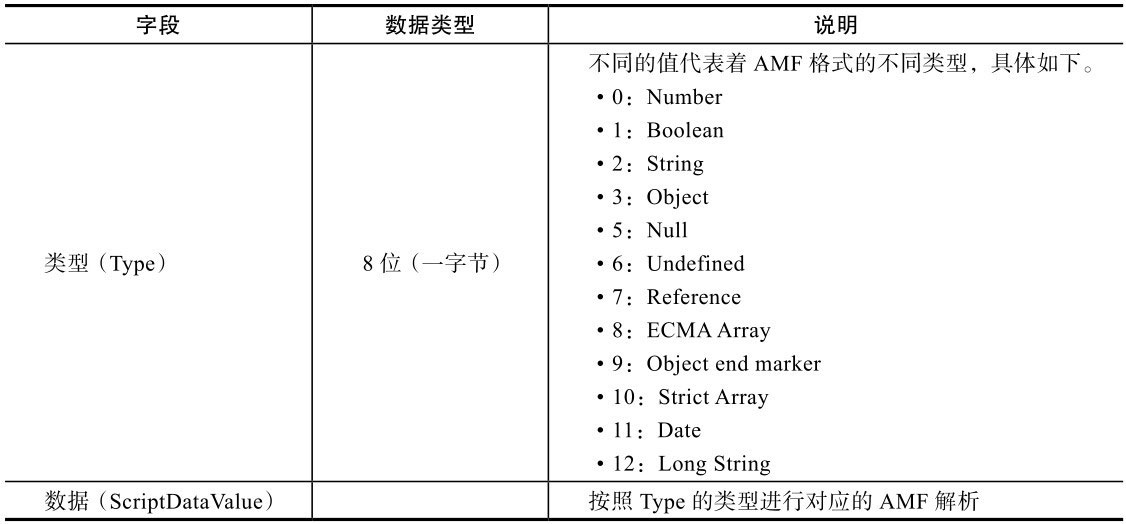

3、ScriptData，只有1个

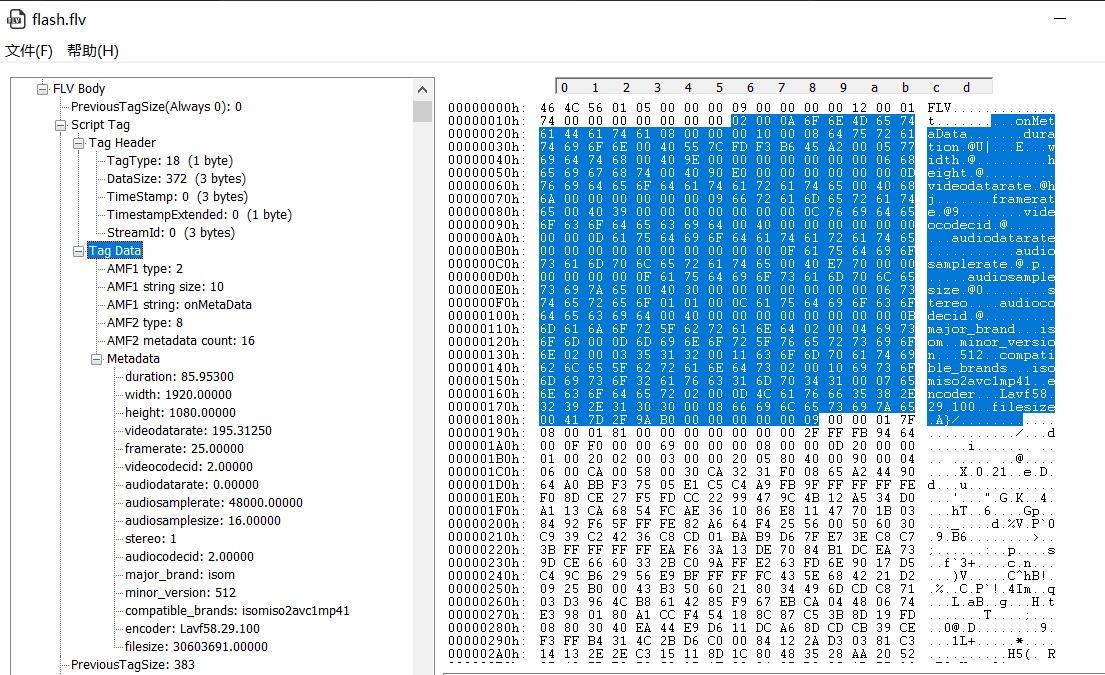

实际数据如下，解析出来的type=2，代表String类型。

2.4 FFmpeg转FLV参数

使用Flv_Analyzer查看VideoTag中的codecID字段，可以看到FLV封装支持的视频编码包括：

CodecID:
1: JPEG (currently unused)
2: Sorenson H.263
3 : Screen video
4 : On2 VP6
5 : On2 VP6 with alpha channel
6 : Screen video version 2
7 : AVC

查看VideoTag中的SoundFormat字段，可以看到FLV封装支持的音频编码包括：

SoundFormat: 2  (4 bits)
    Start Offset: 89547 (0x15dcb)
    SoundFormat:
    1 = ADPCM
    2 = MP3
    3 = Linear PCM, little endian
    4 = Nellymoser 16 - kHz mono
    5 = Nellymoser 8 - kHz mono
    6 = Nellymoser
    7 = G.711 A - law logarithmic PCM
    8 = G.711 mu - law logarithmic PCM
    9 = reserved
    10 = AAC
    11 = Speex
    14 = MP3 8 - Khz
    15 = Device - specific sound

因此在封装FLV中，如音视频不符合标准，是无法进行封装的。

# 会报Audio codec ac3 not compatible with flv
$ ffmpeg -i input_ac3.mp4 -c copy -f flv output.flv
# 需要先转码将AC3转位AAC或MP3音频再进行封装flv
$ ffmpeg -i input_ac3.mp4 -vcodec copy -acodec aac -f flv output.flv

在网络视频点播文件为FLV格式文件时，人们常用yamdi工具先对FLV文件进行一次转换，主要是将FLV文件中的关键帧建立一个索引，并将索引写入Metadata头中，FFmpeg支持生成的flv文件的metadata中带有关键帧索引信息，命令如下：

1	$ ffmpeg -i input.mp4 -c copy -f flv -flvflags add_keyframe_index output.flv

三、M3U8格式

3.1 简介

M3U8是一种常见的流媒体格式，主要以文件列表的形式存在，既支持直播又支持点播，尤其在Android、iOS等平台最为常用。

#EXTM3U
#EXT-X-VERSION:3
#EXT-X-TARGETDURATION:12
#EXT-X-MEDIA-SEQUENCE:0
#EXTINF:12.320000,
flash0.ts
#EXTINF:8.560000,
flash1.ts
#EXTINF:9.920000,
flash2.ts
#EXTINF:10.200000,
flash3.ts
#EXTINF:9.880000,
flash4.ts
#EXTINF:9.920000,
flash5.ts
#EXTINF:9.480000,
flash6.ts
#EXTINF:10.080000,
flash7.ts
#EXTINF:5.600000,
flash8.ts
#EXT-X-ENDLIST

EXTM3U，m3u8必须包含，必须在文件的第1行。
EXT-X-VERSION，m3u8版本，常见的是3，目前到7。
EXT-X-TARGETDURATION，分片的duration，四舍五入。
EXT-X-MEDIA-SEQUENCE，直播时直播切片序列。
EXT-X-ENDLIST，结束符号，如有该符号，说明不会产生新的切片，是点播。如没有该符号，则从倒数第3片开始播放，认为是直播。
EXTINF，每一分片的duration，标注切片信息。

3.2 FFmpeg转HLS参数

常规的从文件转换HLS直播时，使用的命令如下：

1	$ ffmpeg -re -i input.mp4 -c copy -f hls -bsf:v h264_mp4toannexb output.m3u8

输出的output.m3u8内容如下，且包含40个ts视频文件。

#EXTM3U
#EXT-X-VERSION:3
#EXT-X-TARGETDURATION:5
#EXT-X-MEDIA-SEQUENCE:36
#EXTINF:2.480000,
output36.ts
#EXTINF:1.480000,
output37.ts
#EXTINF:2.760000,
output38.ts
#EXTINF:4.560000,
output39.ts
#EXTINF:2.600000,
output40.ts
#EXT-X-ENDLIST

额外的参数有：

start_number，代表M3U8列表中第一片的序列数。
hls_time，代表每个切片的duration。
hls_list_size，代表直播列表中切片的最大数量，新的切片会覆盖原有的切片。
-bsf:v h264_mp4toannexb，将H.264数据转换为H.264 AnnexB标准的编码，用于实时传输。如从FLV、TS等支持直播流的文件转则不需要。
hls_wrap，M3U8列表中TS的回滚参数，对CDN不友好。
hls_base_url，用于TS的路径设置，绝对/相对/网络路径。
hls_segment_filename，设置切片文件名规则模板。
hls_flags，包含了一些子参数，包含了正常文件索引忽略关键帧时才切片（split_by_tim）、删除过期切片（delete_segments）、整数显示duration（round_durations）、列表开始插入discontinuity标签（discont_start）、M3U8结束不追加endlist标签（omit_endlist）等。
use_localtime，以本地系统时间为切片文件名
method，用于设置HLS将M3U8和TS文件上传至HTTP服务器，如配合nginx的webdav模块。

四、视频文件切片

视频文件切片与HLS基本类似，但是HLS切片在标准中只支持TS格式的切片，并且是直播与点播切片，除了可以使用segment方式进行切片，也可以使用ss加上t参数进行切片。

segment切片

segment参数包含如下：

1、segment_format指定切片文件的格式

1	$ ffmpeg -re -i input.mp4 -c copy -f segment -segment_format mp4 test_output-%d.mp4

2、segment_list与segment_list_type指定切片索引列表

# 常用于虚拟轮播
$ ffmpeg -re -i input.mp4 -c copy -f segment -segment_format mp4 -segment_list_type ffconcat -segment_list output.lst test_output-%d.mp4
# FLAT、M3U8格式索引文件以及txt、csv等列表文件
$ ffmpeg -re -i input.mp4 -c copy -f segment -segment_format mp4 -segment_list_type flat/m3u8 -segment_list output.txt/csv/m3u8 test_output-%d.mp4

3、reset_timestamps使切片时间戳归0

1	$ ffmpeg -re -i input.mp4 -c copy -f segment -segment_format mp4 -reset_timestamps 1 test_output-%d.mp4

4、 segment_times按照时间点剪切

1
2

#切片的时间点分别为第3秒、第9秒和第12秒，在这三个时间点进行切片。
$ ffmpeg -re -i input.mp4 -c copy -f segment -segment_format mp4 -segment_times 3,9,12 test_output-%d.mp4

ss和t参数切片

1、使用ss指定剪切开头部分

1 2	# 从文件的第10s开始截取内容，注意可能差距不是10s，需要比对两者的duration差异。 $ ffmpeg -ss 10 -i input.mp4 -c copy output.ts

2、使用t指定视频总长度

1 2	# 截取前10s $ ffmpeg -i input.mp4 -c copy -t 10 ouput.mp4

3、使用output_ts_offset指定输出start_time

1
2

#FFmpeg支持ss与t两个参数一同使用以达到切割视频的某一段的效果，但其并不能指定输出文件的start_time，而且也不希望时间戳归0，可以使用output_ts_offset来达到指定输出文件的start_time
$ ffmpeg -i input.mp4 -c copy -t 10 -output_ts_offset 10 ouput.mp4

五、音视频文件音视频流抽取

1、FFmpeg抽取音视频文件中的AAC音频流

1	$ ffmpeg -i input.mp4 -vn -acodec copy ouput.aac

2、FFmpeg抽取音视频文件中的H.264视频流

1	$ ffmpeg -i input.mp4 -an -vcodec copy ouput.h264

3、FFmpeg抽取音视频文件中的H.265数据

1	$ ffmpeg -i input.mp4 -an -vcodec copy -bsf hevc_mp4toannexb -f hevc ouput.hevc

六、系统资源使用情况

使用FFmpeg进行封装转换时并不会占用大量的CPU资源，因为使用FFmpeg进行封装转换时主要是以读取音视频数据、写入音视频数据为主，并不会涉及复杂的计算。

如果使用FFmpeg进行编码转换，则需要进行大量的计算，从而将会占用大量的CPU资源。
